液驅隔膜站用式壓縮機

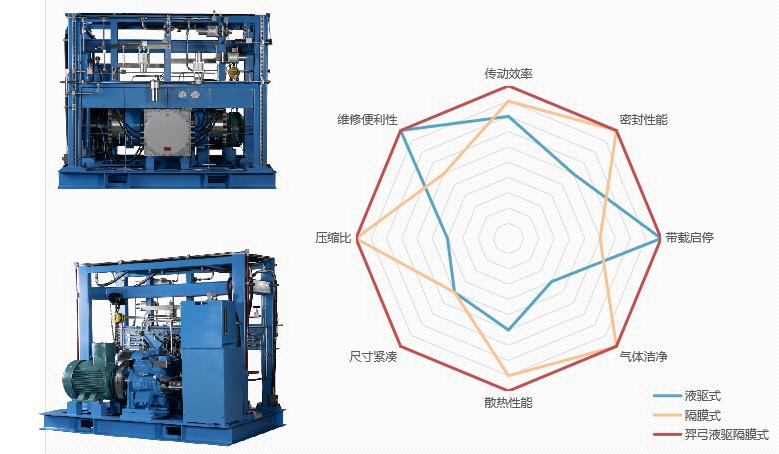

上海羿弓氫能科技有限公司（以下簡稱“羿弓氫能”）全球首創“液驅+隔膜”技術方案，針對加氫站“頻繁啟停、冷態開車、帶載啟停”的特殊工況，專門設計研制一款新型加氫站用氫氣壓縮機。目前已上市應用45MPa、90MPa二個系列、多種型號產品。

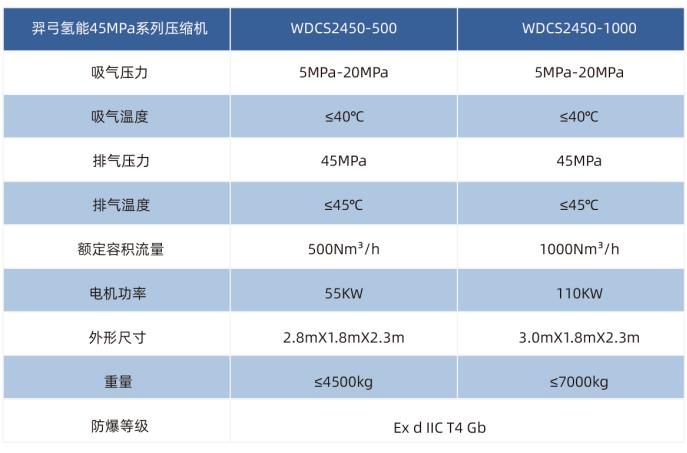

▲45MPa機型參數

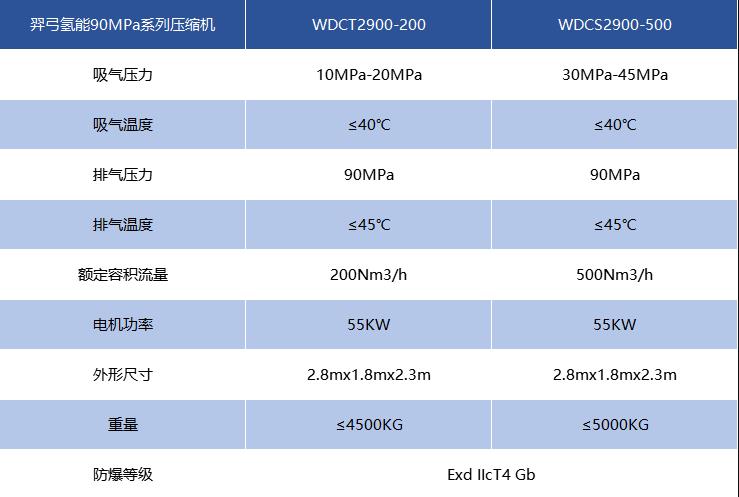

▲90MPa機型參數

羿弓氫能液驅隔膜式氫氣壓縮機采用單級、雙膜頭壓縮方案，掌握整機及關鍵部件的核心技術。整機關鍵部件（如柱塞泵、氣閥、膜片、換向閥、溢流閥等），均為自主設計研發，壓縮機本體部分獨立成撬，便于設備的運輸、安裝及維護。

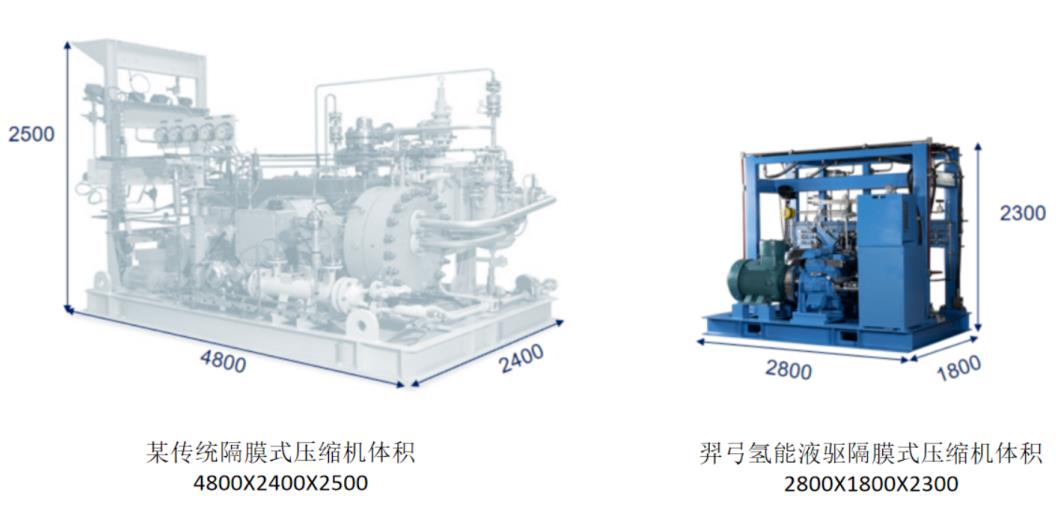

整機方案“為氫能而生”，液驅方案可適應“頻繁啟停、冷態開車、帶載啟停”的加氫站特殊工況，通過驅動、增壓?jiǎn)卧嗉?jí)串并聯，實現超大排量、超大壓比需求。由于取消了曲軸連桿傳動機構，整機體積非常緊湊，僅為同類傳統隔膜式壓縮機的50%左右，應用場景非常廣泛。

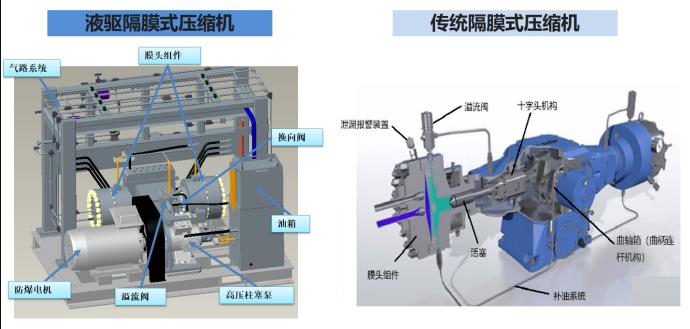

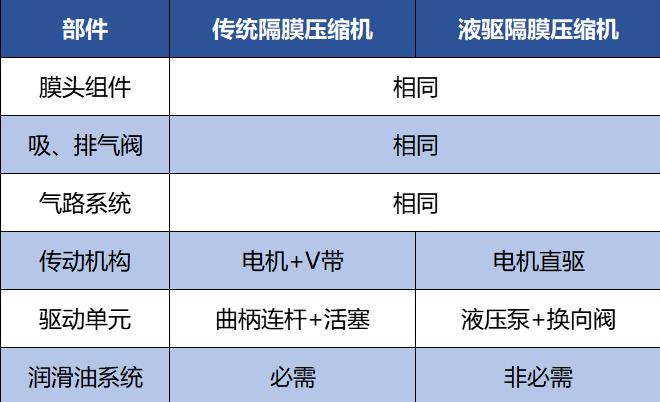

液驅隔膜機與傳統隔膜機的結構差異

液驅隔膜式壓縮機采用“液壓泵驅動、旋轉換向閥換向”方案（以下簡稱“液壓泵驅動方案”），用液壓泵驅動液壓油代替了傳統的活塞、曲柄連桿驅動液壓油的方式。其氣路系統、膜頭組件、檢漏裝置組件等的基本結構沿用成熟設計方案，創新性地減少了活塞組件、曲柄連桿機構組件、曲軸等機械傳動部件，實現了整機模塊化設計，布局更為靈活，拆裝、維修更加便捷。

液驅隔膜式壓縮機特點

1、壓縮過程中有效保證氣體絕對潔凈；

2、單級壓縮即可實現大于10的壓縮比；

3、適應“頻繁啟停、冷態開車、帶載啟停”的加氫站特殊工況；

4、可通過驅動、增壓?jiǎn)卧嗉?jí)串并聯，實現超大排量需求；

5、可通過多級增壓，實現超大壓比需求；

6、組件更少，維修便利性高

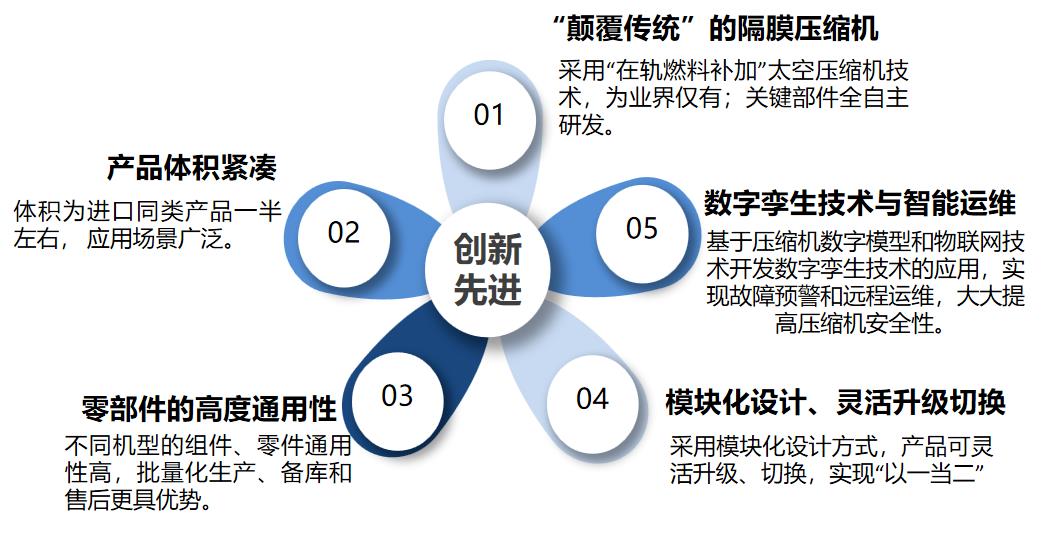

液驅隔膜式壓縮機優點

1、高安全性：整機防爆認證；安全防護裝置；防呆系統設計；組件安全測試；

2、高可靠性：機械工業協會認證；長周期壽命驗證；極端條件測試；

3、高靈活性：模塊設計；尺寸緊湊；一機兩用；定制方案；

4、高保障性：數字孿生運維平臺；核心組件自主可控；交期保障；售后保障；

5、高經濟性：極具競爭力價格；更低運維成本；無需額外地基投入；
